QSL空气过滤器系列产品广泛用于一般气压传动系统中，除去压缩空气中的固态杂质,水滴和油污等达到气压传动系统所要求的净化程度。
技术参数
|
型号 |
QSL |
|
公称通径mm |
|
8 |
10 |
15 |
20 |
25 |
40 |
50 |
|
接管口径 |
|
1/4 |
3/8 |
1/2 |
3/4 |
1寸 |
1-1/2 |
2寸 |
|
最高使用压力MPa |
1.5 |
|
调压范围MPa |
0.05~0.8 |
|
工作温度°C |
5～60 |
使用注意事项
1) 装配前,要充分吹除掉配管中的切屑物,灰尘等,防止密封材料碎片混入.
2) 进出口方向不得装反.QSL-20要垂直安装,水杯向下.为便于维修,上下应留出适当空间
|

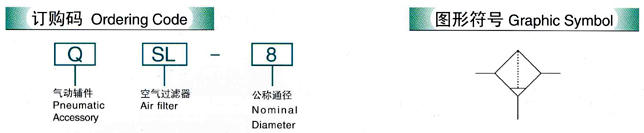

QSL系列空气过滤器 |
|
|
技术参数
|
型号 |
QSL-6 |
QSL-8 |
QSL-10 |
QSL-15 |
QSL-20 |
QSL-25 |
QSL-40 |
|
环境温度 |
5～60℃ |
|
公称输入压力 |
0.63MPa |
|
过滤精度 |
50-70MPa |
|
水分滴效果 |
≥85% |
压力降-空气流量表
|
型号 |
压力降等于进口压力为5%条件下，测得各种进口的压力空气流量应不小于下列值 |
|
空气流量 L/min |
|
进口压力 |
|
0.25 |
0.4 |
0.63 |
0.8 |
1.00 |
|
QSL-6 |
200 |
290 |
450 |
360 |
680 |
|
QSL-8 |
450 |
720 |
1100 |
1460 |
1700 |
|
QSL-10 |
760 |
1170 |
1620 |
2000 |
2340 |
|
QSL-15 |
1170 |
1460 |
2340 |
2700 |
3420 |
|
QSL-20 |
1700 |
2800 |
4000 |
4600 |
5400 |
|
QSL-25 |
2100 |
3420 |
5200 |
5800 |
6800 |
|
QSL-40 |
2500 |
4020 |
6400 |
7000 |
8200 |

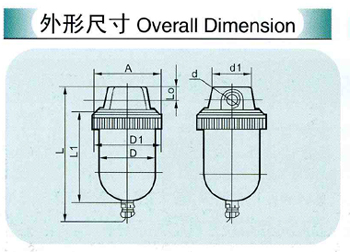

尺寸表
|
型号 |
配接管径 |
A |
D |
D1 |
D2 |
L0 |
L1 |
L |
|
QSL-6 |
G1/8" |
90 |
￠90 |
￠88 |
￠55 |
15 |
114 |
160 |
|
QSL-8 |
G1/4" |
|
QSL-10 |
G3/8" |
|
QSL-15 |
G1/2" |
|
QSL-20 |
G3/4" |
114 |
￠105 |
￠112 |
￠65 |
23 |
152 |
234 |
|
QSL-25 |
G1" |
|
QSL-40 |
G1/2" |
130 |
￠104 |
￠130 |
￠88 |
34 |
228 |
305 |
|
